Introducción a la DUALMCU#
Descripción general#
La tarjeta de desarrollo DualMCU representa una innovadora fusión entre el microcontrolador Raspberry Pi RP2040 y el chip Espressif ESP32 WROOM, consolidados en un único dispositivo. Este diseño aprovecha plenamente los núcleos duales Arm® Cortex®-M0+ de 32 bits, proporcionando una base sólida para implementar proyectos IoT con conectividad Bluetooth® y Wi‑Fi.
En términos de potencia, la DualMCU integra dos microprocesadores de 32 bits: un Cortex M0+ del Raspberry Pi RP2040 operando a 133 MHz y un ESP32 que alcanza hasta 240 MHz. Con un tamaño de PCB de 36 mm x 84 mm y tecnología de montaje superficial, la placa alberga cuatro núcleos programables, ofreciendo funciones inalámbricas avanzadas y un consumo de energía muy bajo.

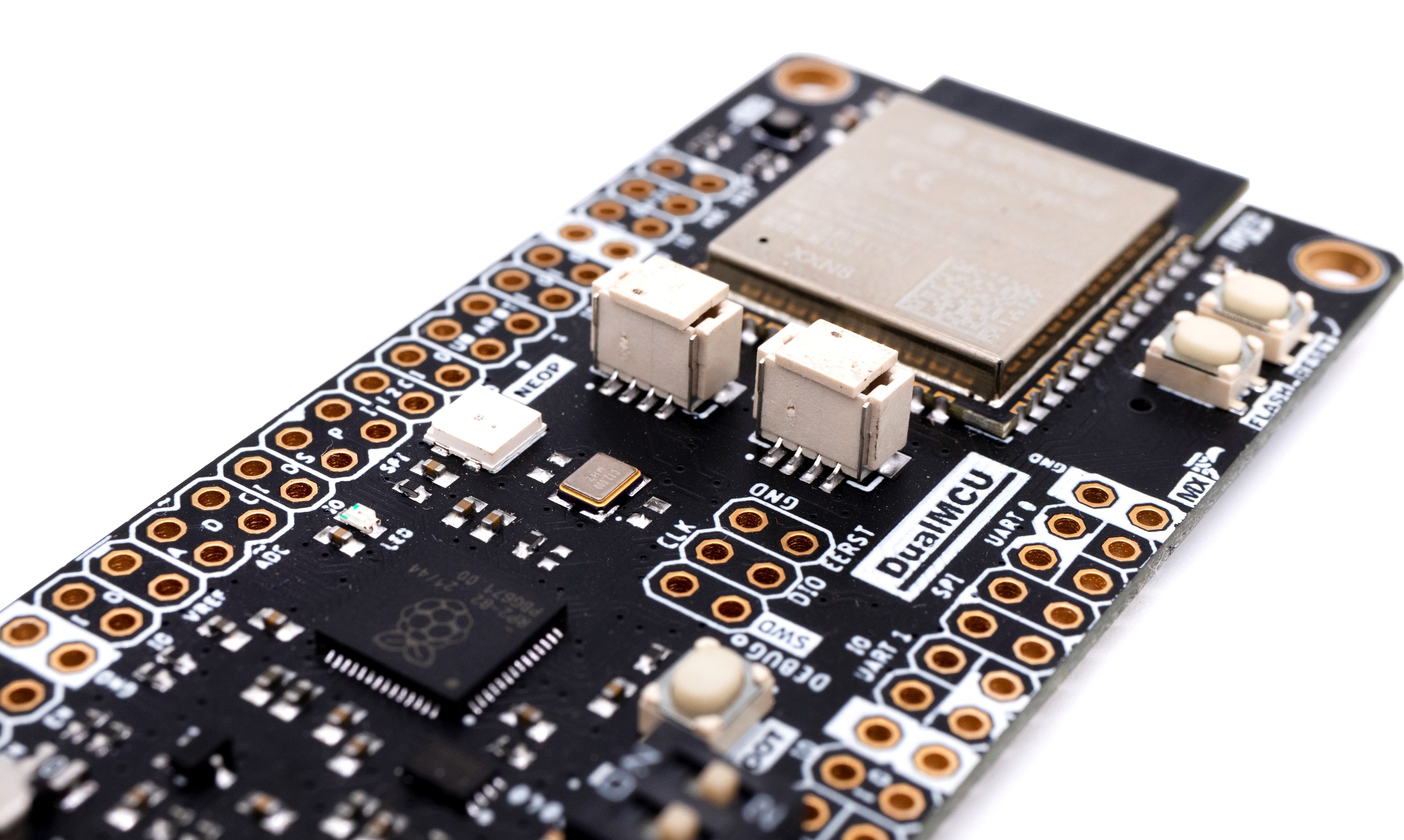

Figura 1 DualMCU#
Para obtener información adicional, se recomienda visitar el repositorio oficial de la DualMCU.
Pinout#
El pinout de la DualMCU se presenta a continuación:

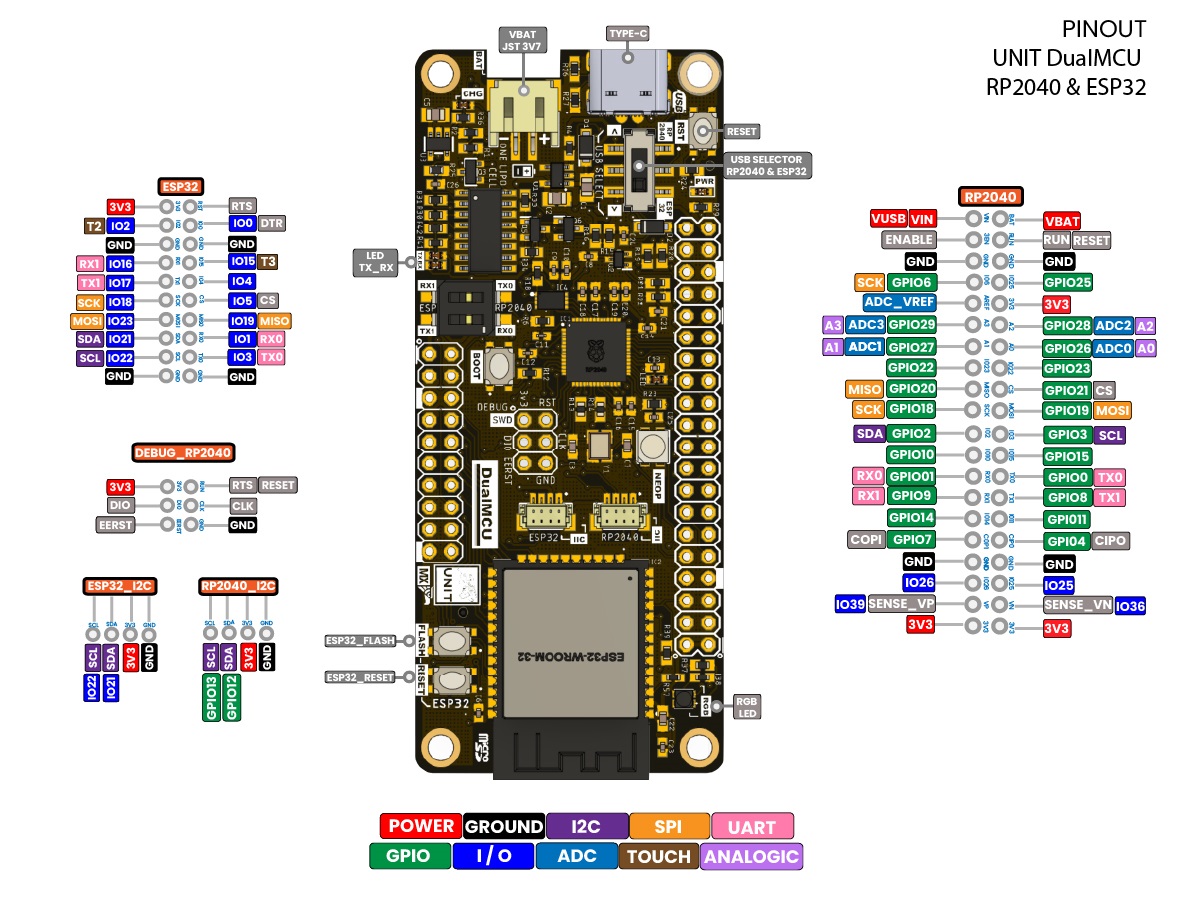

Figura 2 Pinout DualMCU#
Características técnicas#
A continuación se destacan sus principales atributos técnicos:
Fabricante: UNIT ELECTRONICS |
Color de PCB: Negro |
Dimensiones: 84 mm x 36 mm x 6.6 mm |
Peso: 22.57 g |
MCUs: RP2040 Dual Core + ESP32 WROOM-32E |
USB a UART: CH340C |
Conectores: 2 x I2C JST-SH Pitch 1 mm, 1 MicroSD, USB Tipo C y JST-SH 2p Pitch 2 mm (conexión para batería). |
Incluye: Tira header macho doble 2.54 mm (2×3, 2×20 pines) |
Memoria: W25Q16JVUXIQ 2 MB NOR Flash, 532 MHz Quad SPI y 66 MB/s transferencia continua. |
Alimentación: 3.3V LDO 600 mA, 3.3V Power/Enable, VUSB Output/VIN de 3.2 a 6 V DC, interfaz para cargar baterías de 200 mA con LED incorporado. |
SWITCH: Power Switch, Selector de comunicación USB, DIP Switch para UART, Botón de RESET y cargador de arranque para reinicios rápidos (RP2040) y botón de RESET/FLASH/BOOT. |
LEDs: LEDs RGB WS2812B NeoPixel (RP2040), LED RGB de cátodo común (ESP32) y LED en GPIO25 (RP2040). |
MICROSD CARD: Conexión a ESP32 y comunicación vía VSPI. |
Características de la placa#
A continuación, se presenta la disposición de elementos de la placa para facilitar su uso.

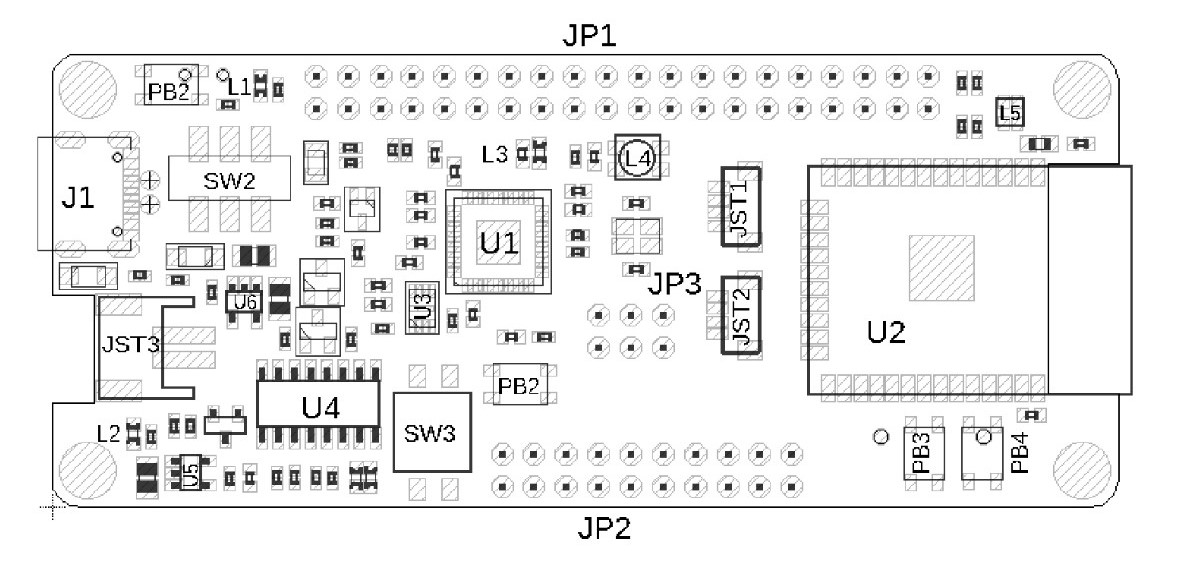

Vista frontal#
Ref. |
Descripción |
Ref. |
Descripción |
|---|---|---|---|
U1 |
Microcontrolador Raspberry Pi RP2040 |
U2 |
Módulo Wi‑Fi/Bluetooth® Espressif ESP32 WROOM |
U3 |
Circuito integrado de memoria flash de 2 MB W25Q16JVUXIQ |
U4 |
Circuito integrado de conversión USB CH340C |
U5 |
Circuito integrado de gestión de carga de batería MCP73831 |
U6 |
Regulador de voltaje LDO 3.3V AP2112K |
L1 |
LED de encendido |
L2 |
LED de carga |
L3 |
LED (GPIO25) |
L4 |
WS2812B LED |
L5 |
LED RGB 2020 |
J1 |
Conector USB tipo C macho |
PB1 |
Botón de reinicio RP2040 |
PB2 |
Botón de arranque RP2040 |
PB3 |
Botón de flasheo ESP32 |
PB4 |
Botón de reinicio ESP32 |
JP1 |
GPIO Pines de la RP2040 |
JP2 |
ESP32 GPIO Header |
JP3 |
RP2040 (SWD) Debug Header |
JST1 |
Conector JST I2C RP2040 |
JST2 |
Conector JST I2C ESP32 |
JST3 |
Conector JST para batería de litio (LiPo) |
SW2 |
Selector de comunicación USB |
SW3 |
Interruptor DIP UART |

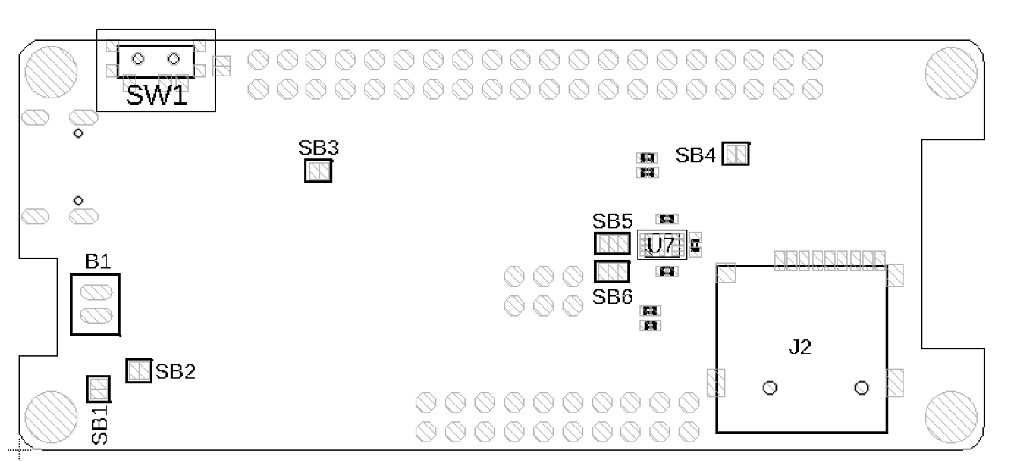

Vista reversa#
Ref. |
Descripción |
|---|---|
U7 |
Soporte para el circuito integrado criptográfico ATECC608A-MAHDA-T |
J2 |
Conector para tarjeta microSD |
SW1 |
Interruptor de encendido |
SB1 |
Puente de soldadura del LED de carga (desconectado por defecto) |
SB2 |
Puente de soldadura del sensor VBUS (desconectado por defecto) |
SB3 |
Regulador de voltaje LDO 3.3V AP2112K |
SB4 |
Puente de soldadura del reinicio ESP32 (desconectado por defecto) |
SB5 |
Puente de soldadura del selector de señal SCL para ATECC608A-MAHDA-T (desconectado por defecto) |
SB6 |
Puente de soldadura del selector de señal SDA para ATECC608A-MAHDA-T (desconectado por defecto) |
B1 |
Pads de soldadura para batería de litio (LiPo) |
