Led intermitente (OUTPUT)

Led intermitente (OUTPUT)#

Objetivo#

El objetivo principal de esta sección es desarrollar las habilidades necesarias para programar un efecto de parpadeo intermitente, comúnmente conocido como «Blink», a una frecuencia específica.

Nota

En esta práctica, se emplearán ambos microcontroladores para fortalecer los fundamentos básicos.

Descripción#

La realización de un programa sencillo del parpadeo de un LED se respalda con diversos propósitos beneficiosos: la verificación del funcionamiento inicial de la DUALMCU, el entendimiento de la estructura del programa para cada microcontrolador, la familiarización con el entorno de programación y el hardware asociado a la DUALMCU. Esta práctica inicial sienta las bases para abordar con éxito las siguientes actividades.

Se utilizarán los dos LEDs RGB incorporados en la placa de desarrollo UNIT DUALMCU. La configuración y programación de ambos microcontroladores se realizará de manera coordinada para lograr el efecto deseado. Esta práctica provee una introducción práctica al manejo de LEDs y a la programación, estableciendo además una base sólida para futuras actividades en este entorno de desarrollo.

Requisitos#

Los componentes electrónicos ya están integrados en la placa. Se utilizarán dos LEDs RGB. Los materiales específicos son:

Diagrama de Conexión#

Conecta la UNIT DUALMCU a tu laptop o PC mediante un cable USB Tipo C.

pc

Software#

Después de conectar la UNIT DUALMCU, enciéndela y selecciona el microcontrolador (MCU) deseado.

Código#

Usa el siguiente código para comprobar la instalación del firmware de MicroPython en el ESP32. Asegúrate de que esté seleccionado el MCU ESP32.

Download: Download blink.py

 1'''
 2Unit Electronics 2023
 3             (o_
 4    (o_    //\
 5    (/)_   V_/_
 6    tested code mark
 7    version: 0.0.1
 8    revision: 0.0.1
 9'''
10import machine
11import time
12
13led_pin = machine.Pin(4, machine.Pin.OUT)
14led_pin2 = machine.Pin(26, machine.Pin.OUT)
15led_pin3 = machine.Pin(25, machine.Pin.OUT)
16
17
18def loop():
19     while True:
20          led_pin.on()
21          led_pin2.on()
22          led_pin3.on()
23          time.sleep(1)
24          led_pin.off()
25          led_pin2.off()
26          led_pin3.off()
27          time.sleep(1)
28
29loop()

El código prueba la instalación de MicroPython en el ESP32: enciende tres LEDs y luego los apaga en intervalos de 1 segundo. Puedes ajustar el parpadeo modificando el valor en time.sleep, por ejemplo, a 0.5 para un parpadeo cada 0.5 segundos.

Resultados#

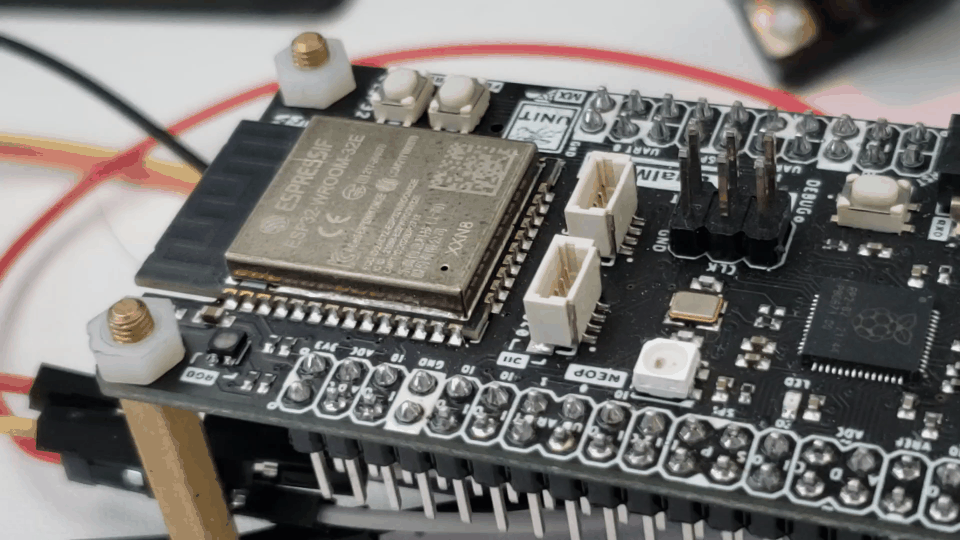

Visualiza el funcionamiento en el siguiente GIF:

figura-gif

Interactúa con el RP2040#

  1. Configura el selector de posición para el RP2040 en la UNIT DUALMCU.

  2. Actualiza el puerto serial COM según la configuración de tu sistema operativo.

  3. Abre Thonny y copia el siguiente código.

  4. Pega y ejecuta el código en Thonny para observar el comportamiento del LED del RP2040.

 1'''
 2Unit Electronics 2023
 3         (o_
 4(o_    //\
 5(/)_   V_/_
 6'''
 7import machine
 8import utime
 9
10led = machine.Pin(25, machine.Pin.OUT)  # Configura el pin GPIO25 como salida
11
12while True:
13     led.value(not led.value())  # Invierte el estado del LED (encendido/apagado)
14     utime.sleep(1)  # Espera 1 segundo

Conclusiones#

Esta práctica del Blink en la UNIT DUALMCU no solo es una introducción para programar los MCUs RP2040 y ESP32, sino también para el manejo de la placa con MicroPython. Sienta las bases para explorar y expandir conocimientos en futuras prácticas y proyectos con la placa DUALMCU.

Nota

Ten en cuenta que este código es un ejemplo y puede requerir ajustes según tu configuración y necesidades.
