Conector JST SH 1.0mm 4 pines#
El conector JST SH 1.0mm 4 pines es un conector que se utiliza para conectar las placas DualMCU, DualMCU ONE y Cocket Nova a dispositivos como sensores, actuadores y otros periféricos. El conector tiene un paso de 1.0mm y se usa comúnmente en dispositivos electrónicos pequeños.

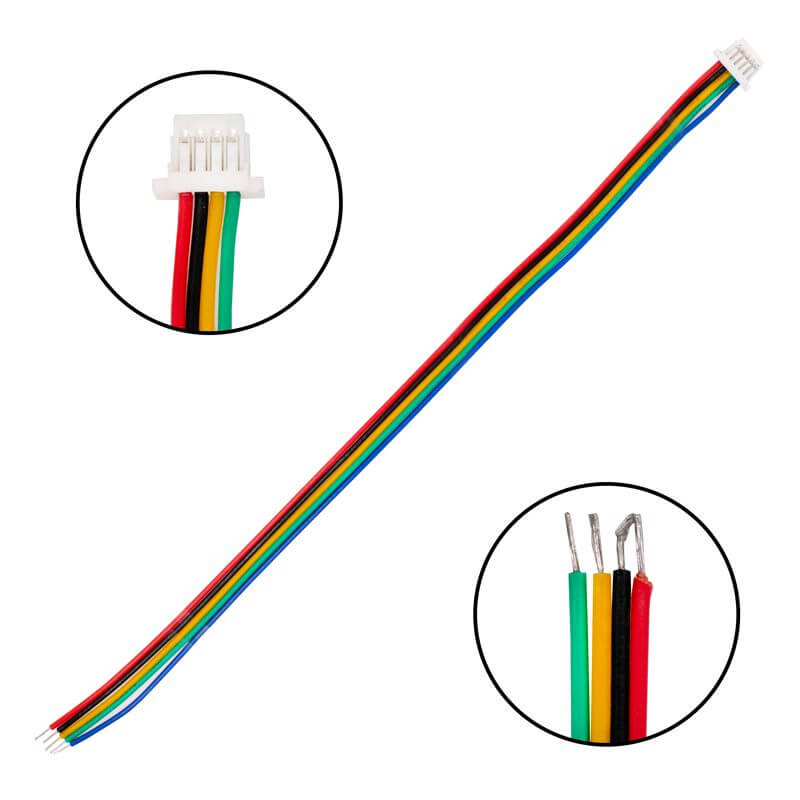

Figura 5 JST SH 1.0mm 4 pines#
Para conectar el conector JST SH 1.0mm 4 pines a la placa DualMCU ONE, siga los pasos a continuación:
Identificar el conector: El conector JST SH 1.0mm 4 pines tiene un paso de 1.0mm y 4 pines.

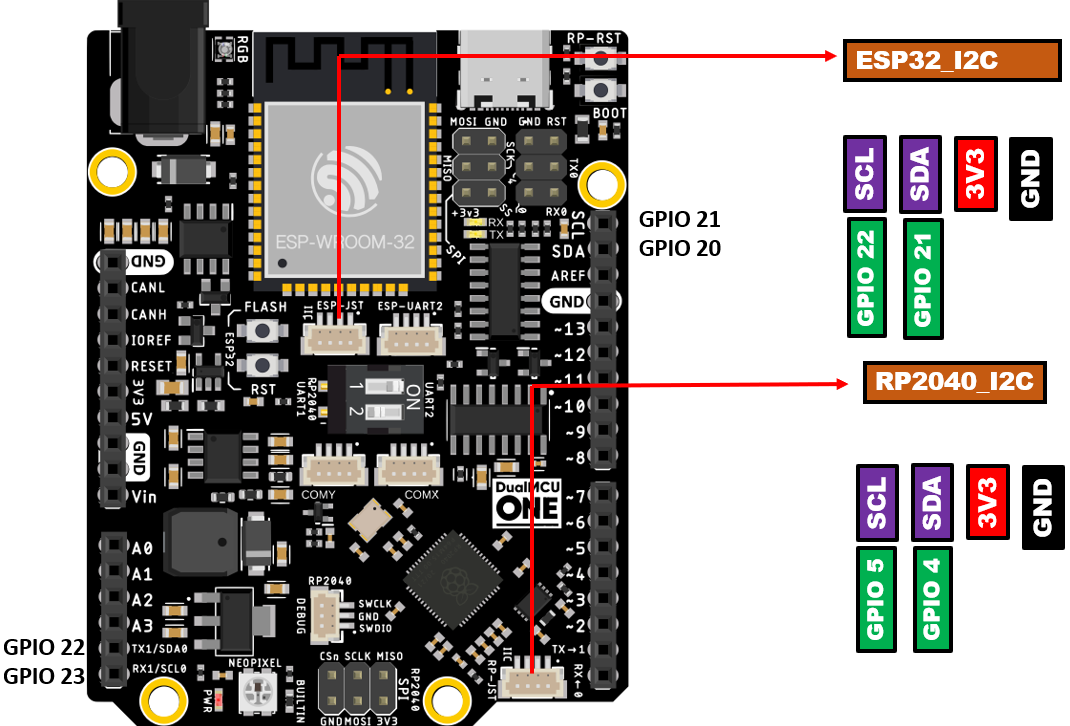

Figura 6 JST SH 1.0mm 4 pines (ejemplo para comunicación I2C)#
Conectar el conector: Alinee el conector con los pines en la placa DualMCU ONE y empuje suavemente el conector sobre los pines.
Advertencia
A veces los colores del conector no corresponden a los pines. Tenga cuidado al conectar el conector a la placa.
Verificar la conexión: Después de conectar el conector JST SH 1.0mm 4 pines a la placa DualMCU ONE, verifique la conexión comprobando los pines en la placa.

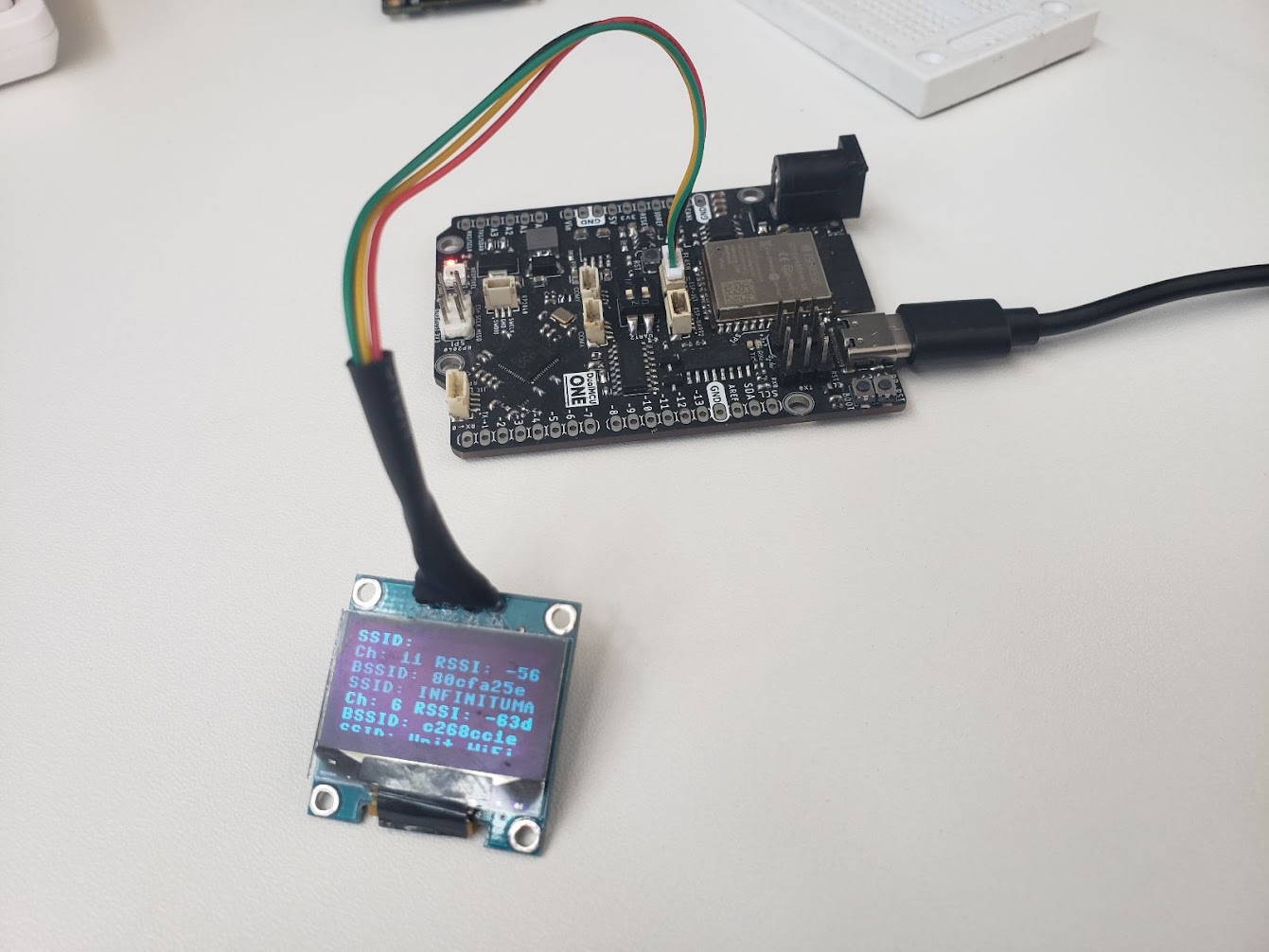

Figura 7 JST SH 1.0mm 4 pines conectado#
Nota
El conector JST SH 1.0mm 4 pines es compatible con la placa desarrollada Cocket Nova.

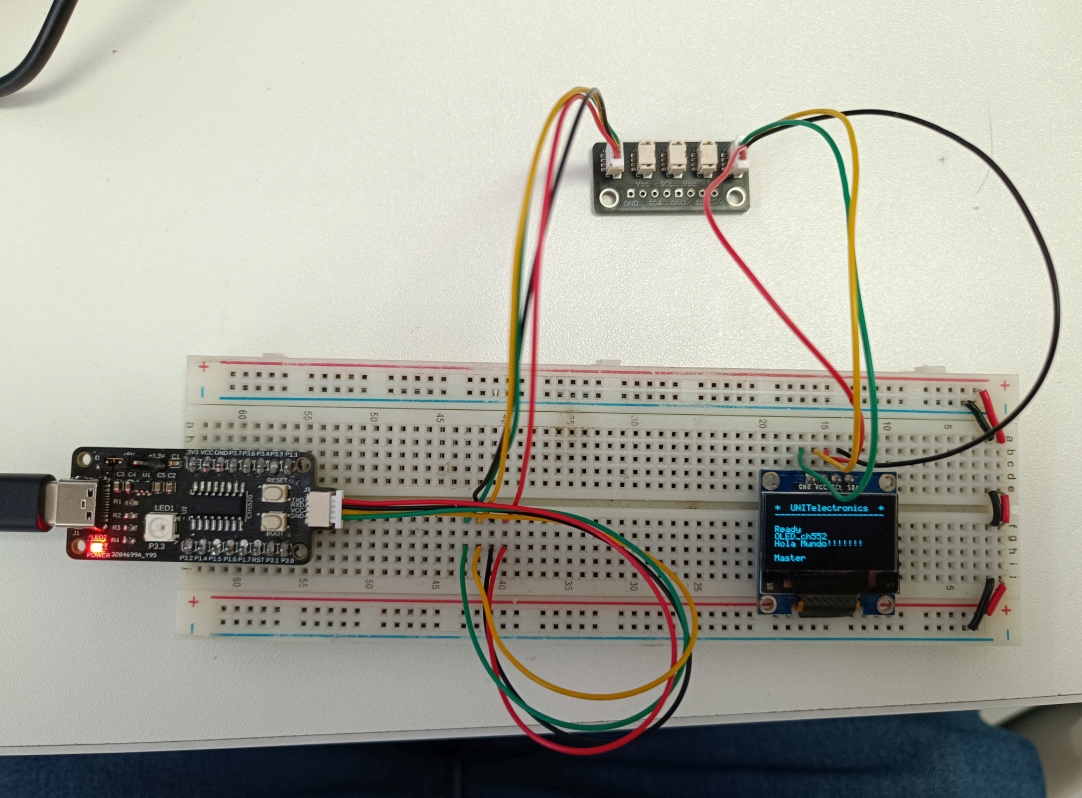

Figura 8 OLED a Cocket Nova#
Ejemplo de integración del conector JST SH 1.0mm 4 pines#

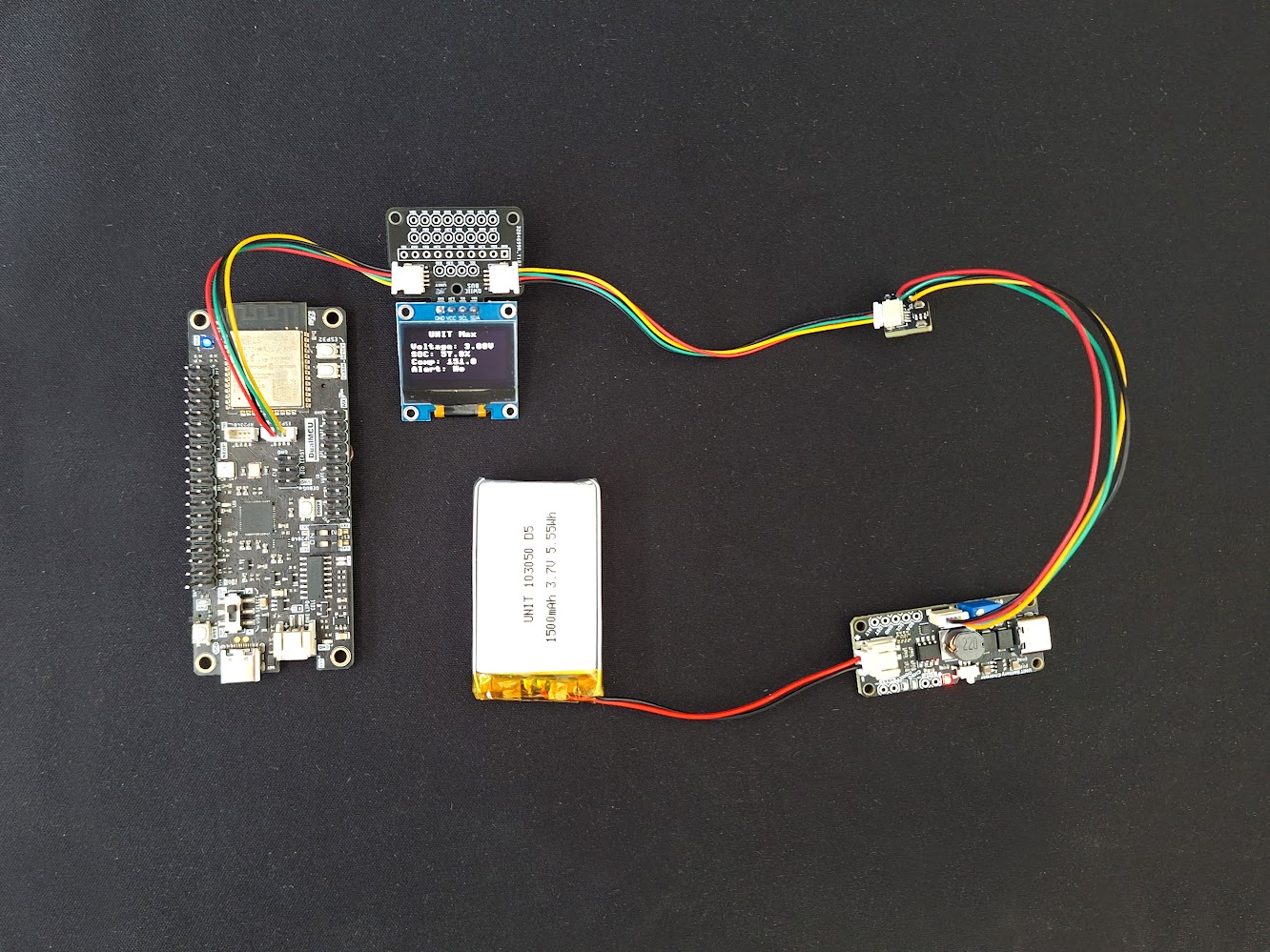

Este ejemplo demuestra cómo integrar el Cargador Boost LiPo UNIT y el Monitor I2C con un ESP32 y mostrar el estado de la batería en una pantalla OLED.
Para más detalles del ejemplo, visite el siguiente enlace: Ejemplo de integración
Figura 9 Ejemplo de integración deL conector JST a la placa DualMCU#
