Cocket Nova

La placa de desarrollo denominada Cocket Nova, equipada con un microcontrolador CH552, se ajusta de manera óptima al estándar de conexión para protoboards y es capaz de ser programada directamente con cable USB Tipo C. Además, posee un LED Neopixel integrado en el pin 3.3 y una salida de expansión continua para tiras Neopixels. Además, se encuentra equipado con un diodo emisor de luz (LED) conectado al pin 3.4, botones para el reinicio y el arranque, un selector de fuente de alimentación y dos conectores JST de 1mm que soportan los protocolos QWIIC, STEMMA QT, entre otros.

Este dispositivo resulta idóneo para principiantes en el campo de los microcontroladores y para entusiastas de la tecnología retro que buscan proyectos que requieran un dispositivo USB de 8 bits y un costo reducido.

Haz clic aquí para comprar una en la tienda de UNIT Electronics

Soporte y Recursos

Para aprender más sobre cómo empezar a usar la placa Cocket Nova, consulta los siguientes recursos:

Recurso	Descripción
Manual	Revisa el manual de usuario.
Cocket Nova y Arduino IDE	Este curso ofrece una introducción completa a la programación de la placa de desarrollo Cocket Nova utilizando el Arduino IDE. Incluye ejemplos y demostraciones para ayudarte a explorar de manera efectiva las capacidades de la placa. Introducción al CH552
Guía de Inicio Rápido para Cocket Nova	Manual para usar el compilador SDCC con el microcontrolador CH55x. Ayuda a los usuarios a explorar características, iniciar proyectos y configurar ajustes. Compatible con las placas Cocket Nova CH552 para una implementación de proyectos fácil e innovadora. CH55x_SDCC_DocPublic
Ejemplos para Cocket Nova CH552 usando SDCC	Ejemplos de desarrollo en C para el microcontrolador CH55x con el compilador SDCC. Cubre temas como Blink, ADC, PWM, Temporizadores, Interrupciones e I2C. Actualizado regularmente para mejorar el desarrollo de proyectos.
Recursos de Hardware para Cocket Nova	Explora la documentación de hardware, incluyendo el pinout, esquemas y diagramas de la placa Cocket Nova. Este apartado proporciona recursos esenciales para entender el diseño físico y la configuración del hardware.

Explora estos recursos para aprovechar al máximo tu placa de desarrollo Cocket Nova.

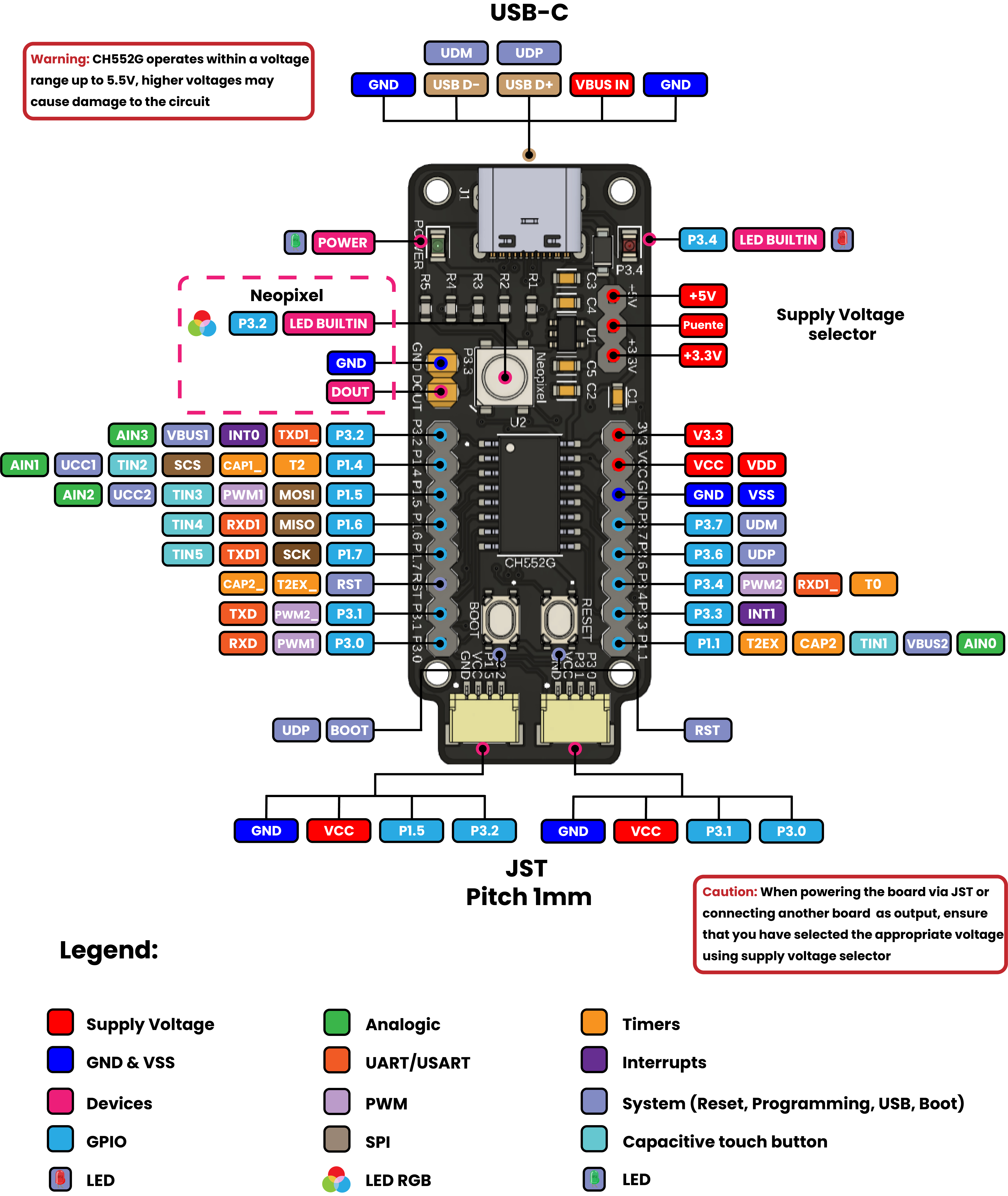

Pinout

La placa Cocket Nova cuenta con una amplia variedad de pines de entrada/salida (E/S) que permiten la conexión de sensores, actuadores y otros dispositivos a la placa. A continuación, se muestra el pinout de la placa Cocket Nova:

Características Clave

• Funciona con microcontrolador CH552
• Transceptor USB incorporado que permite la programación a través de USB Tipo C
• Opera con voltajes de 5V o 3.3V seleccionables
• Incorpora un LED en el pin 3.4
• Incluye un LED Neopixel en el pin 3.3
• Equipado con dos encabezados para Neopixels adicionales
• Compatible con protoboards estándar
• Dispone de dos conectores JST de 1mm que soportan protocolos QWIIC y STEMMA QT

Características Técnicas

Característica	Descripción
Núcleo del Procesador	Funciona con el núcleo e8051 que tiene soporte completo para el conjunto de instrucciones MCS51.
Memoria	16 KB de ROM, divididos en 14 KB para almacenamiento del programa y 2 KB para el bootloader o programación ISP. 128 bytes de memoria flash. 256 bytes de RAM interna para almacenamiento de datos.
Periféricos	2 salidas con capacidad de generación PWM de 8 bits. 4 canales dedicados a funcionalidades ADC de 8 bits. 6 canales de detección de capacitancia que soportan hasta 15 botones táctiles. 12 GPIOs para una interfaz versátil. 14 grupos de interrupciones junto con un temporizador Watch Dog de 8 bits. Botones de reinicio y arranque externos para control del sistema. Recepción de señal de reloj externa mediante multiplexación de GPIOs.
USB	Controlador y transceptor USB integrados que facilitan la programación vía USB sin necesidad de controladores externos. Soporta USB 2.0 con una velocidad máxima de 12 Mbps.
Energía	Compatible con alimentaciones de 5V o 3.3V. Opera en un rango de voltaje de 2.8V a 3.5V.
Comunicación	2 grupos UART para comunicación serial. Interfaz SPI. I2C implementable en modo software utilizando GPIOs.
Conectores	2 conectores JST que soportan protocolos como QWIIC, STEMMA QT o similares. Posibilidad de alimentar la placa u otros dispositivos a través de estos puertos.
LEDs Incorporados	LED Neopixel conectado al GPIO 3.3 con encabezados expandibles para más Neopixels. LED conectado al GPIO 3.4.

Licencia

Este proyecto se distribuye bajo la Licencia GPL-3.0.

Autores

El material fue compilado por el equipo de UNIT Electronics.

• Alberto Villanueva: Diseño de hardware.
• Cesar Bautista: Diseño de software.
