Development board#
Squematic Diagram#

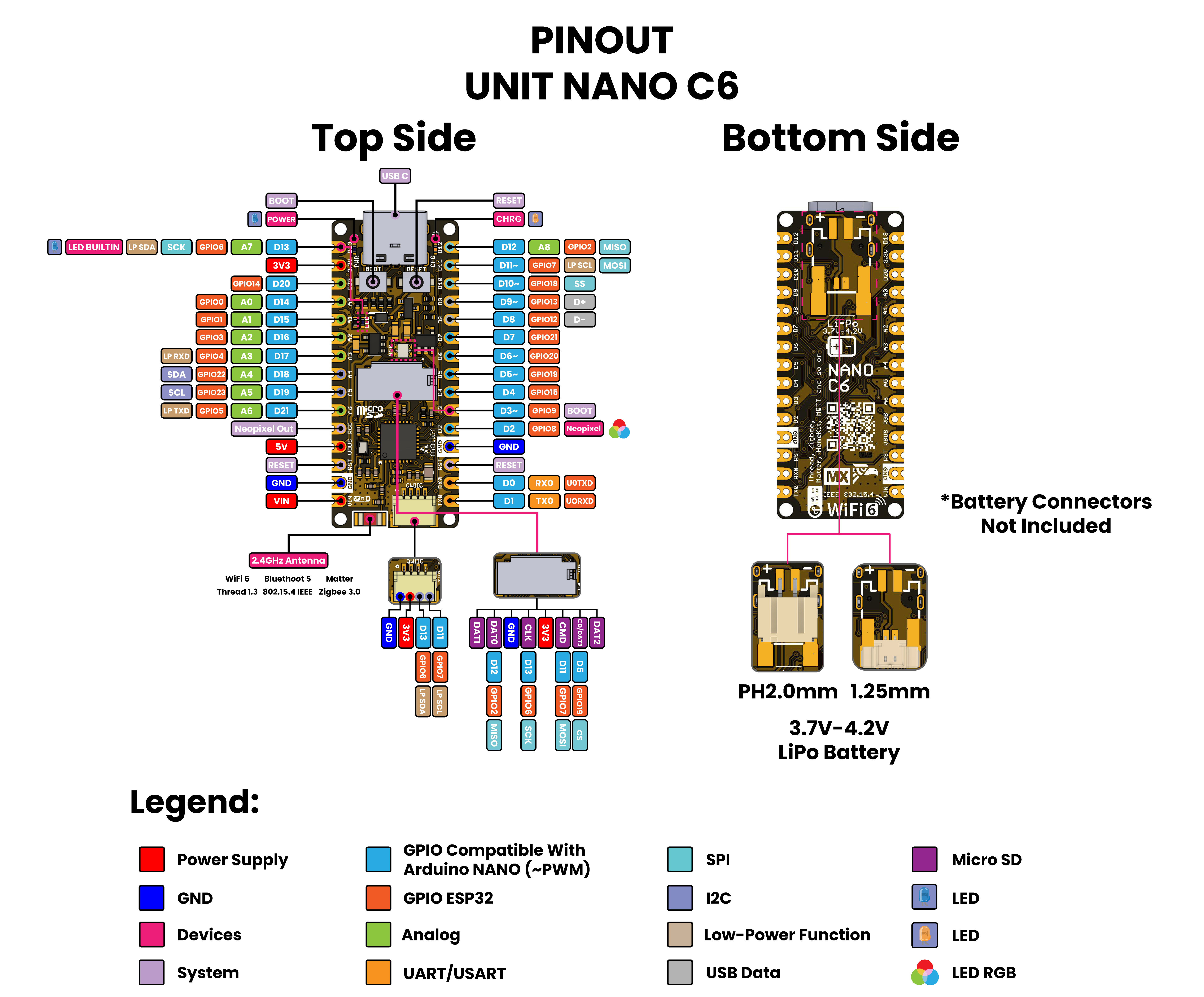

Pinout distribution#
The following table provides the pinout details for the PULSAR C6 and ESP32 C6 boards.
Arduino Nano Pin |
Arduino Nano Description |
PULSAR C6 |
ESP32 C6 |
|---|---|---|---|
1 |
D13 (SCK/LED) |
D13/SCK |
GPIO6/A6/(SCK) |
2 |
3.3V |
3.3V |
3.3V |
3 |
AREF |
GPIO14 |
|
4 |
A0 (Analog)/D14 |
A0 /D14 |
GPIO0 |
5 |
A1 (Analog)/D15 |
A1/D15 |
GPIO1 |
6 |
A2 (Analog)/D16 |
A2/D16 |
GPIO3 |
7 |
A3 (Analog)/D17 |
A3/D17 |
GPIO4 |
8 |
A4 (SDA)/D18 |
A4 (SDA)/D18 |
GPIO22 |
9 |
A5 (SCL)/D19 |
A5 (SCL)/D19 |
GPIO23 |
10 |
A6 (Analog) |
||
11 |
A7 (Analog) |
A7 |
GPIO5 |
12 |
5V |
5V |
5V |
13 |
RESET |
RST |
RST |
14 |
GND |
GND |
GND |
15 |
VIN |
VIN |
VIN |
16 |
D0 (RX) |
D0/RX |
GPIO17 |
17 |
D1 (TX) |
D1/TX |
GPIO16 |
18 |
RESET |
RST |
RST |
19 |
GND |
GND |
GND |
20 |
D2 |
D2 |
GPIO8 |
21 |
D3 (PWM) |
D3/NEOP |
GPIO9 |
22 |
D4 |
D4 |
GPIO15 |
23 |
D5 (PWM) |
D5 |
GPIO19 |
24 |
D6 (PWM) |
D6 |
GPIO20 |
25 |
D7 |
D7 |
GPIO21 |
26 |
D8 |
D8 |
GPIO12 |
27 |
D9 (PWM) |
D9 |
GPIO13 |
28 |
D10 (PWM/SS) |
D10/SS |
GPIO18 |
29 |
D11 (PWM/MOSI) |
D11/MOSI |
GPIO7/(MOSI) |
30 |
D12 (MISO) |
D12/MISO |
GPIO2/A2/(MISO) |
