Development board#
Squematic Diagram#

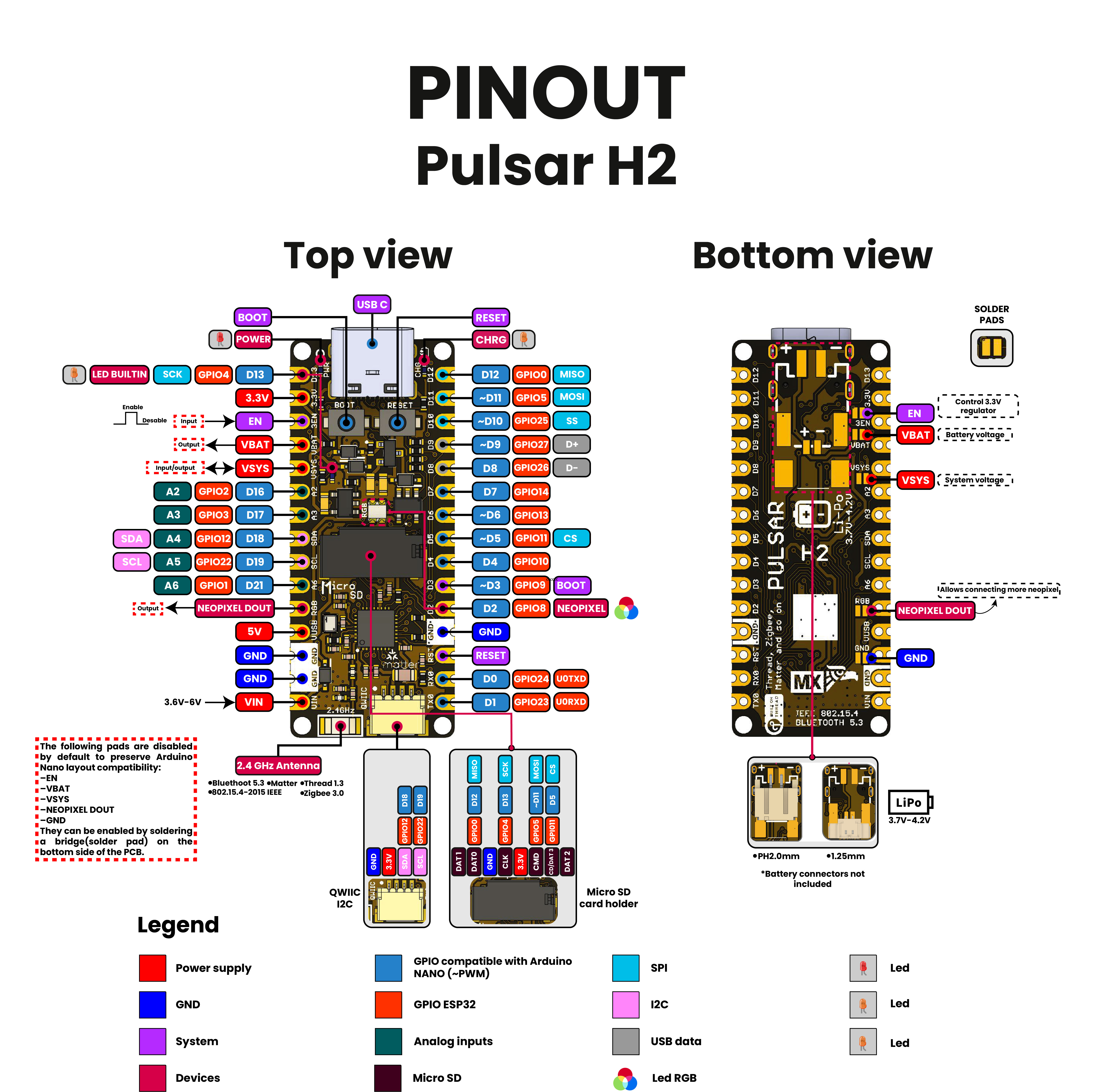

Pinout distribution#
The following table provides the pinout details for the PULSAR H2 board.
Arduino Nano Pin |
Arduino Nano Description |
PULSAR H2 |
ESP32-H2 GPIO |
|---|---|---|---|
1 |
D13 (SCK/LED) |
D13/SCK/ |
GPIO4 |
2 |
3.3V |
3.3V |
3.3V |
3 |
AREF |
EN_3V3 |
NC |
4 |
A0 (Analog)/D14 |
VBAT |
NC |
5 |
A1 (Analog)/D15 |
VSYS |
|
6 |
A2 (Analog)/D16 |
A2/D16 |
GPIO2 |
7 |
A3 (Analog)/D17 |
A3/D17 |
GPIO3 |
8 |
A4/(SDA) |
(SDA)/D18 |
GPIO12 |
9 |
A5/(SCL) |
(SCL)/D19 |
GPIO22 |
10 |
A6 (Analog) |
A6 |
GPIO1 |
11 |
A7 (Analog) |
NEOP_DO |
NC |
12 |
5V |
5V |
5V |
13 |
RESET |
RST |
RST |
14 |
GND |
GND |
GND |
15 |
VIN |
VIN |
VIN |
16 |
D0 (RX) |
D0/RX |
GPIO23 |
17 |
D1 (TX) |
D1/TX |
GPIO24 |
18 |
RESET |
RST |
RST |
19 |
GND |
GND |
GND |
20 |
D2 |
D2/NEOP |
GPIO8 |
21 |
D3 (PWM) |
D3 |
GPIO9 |
22 |
D4 |
D4 |
GPIO10 |
23 |
D5 (PWM) |
D5 |
GPIO11 |
24 |
D6 (PWM) |
D6 |
GPIO13 |
25 |
D7 |
D7 |
GPIO14 |
26 |
D8 |
D8 |
GPIO26 |
27 |
D9 (PWM) |
D9 |
GPIO27 |
28 |
D10 (PWM/SS) |
D10/SS |
GPIO25 |
29 |
D11 (PWM/MOSI) |
D11/MOSI/A4 |
GPIO5 |
30 |
D12 (MISO) |
D12/MISO |
GPIO0 |
